Lýsing

Tæknilegar þættir

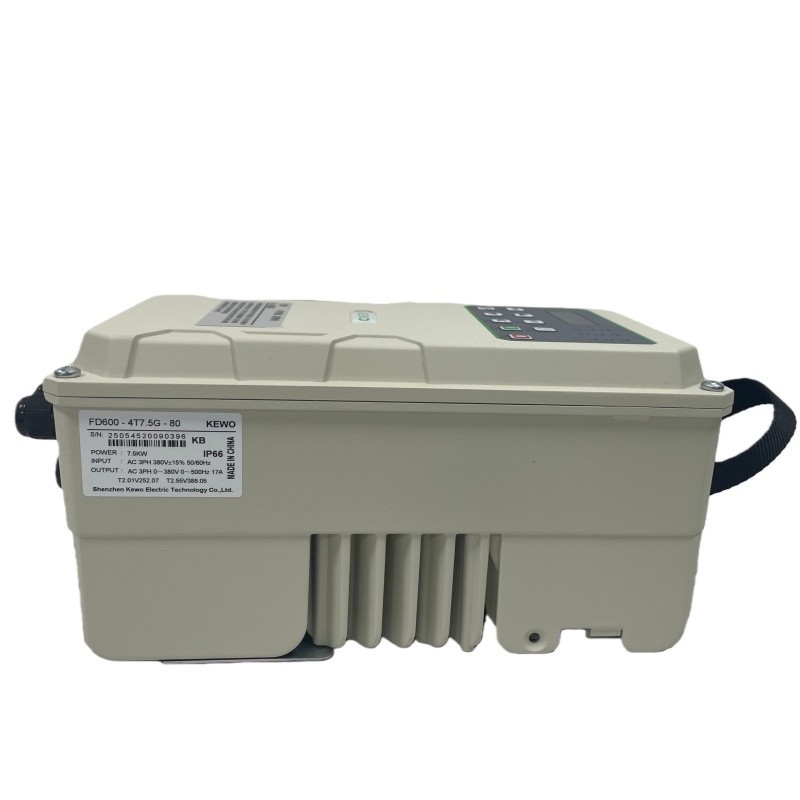

FD600 er IP65 hávarnartíðnibreytir hannaður fyrir erfiðar aðstæður eins og stál-, jarðolíu- og efnaiðnað, sem getur orðið fyrir raka eða olíuúða, svo og rykugum og olíukenndum notkunum eins og pappírsframleiðslu, filmu og húðun. Rafrásarplöturnar eru húðaðar með faglegri-gæða samræmdri húð, sem veitir margvíslega vernd, sem lengir endingartíma drifsins verulega. Öll einingin er ónæm fyrir oxun, saltúða, myglu, hita, raka og tæringu.

Eiginleikar

Auðvelt að setja upp/viðhalda

Stálhús, samþætt hönnun á stjórnskáp og inverter, forðast aukauppsetningu, spara uppsetningarkostnað og heildarhönnunin er viðhaldsfrjáls-.

Auðvelt í notkun

Start/stopp aðgerð, 7 stig aðgerða með upp og niður tökkum.

Algjör vernd

Allt að 33 varnir þar á meðal-árekstur, ofstraumur, ofspenna, ofhleðsla og jarðtenging.

Mikill sveigjanleiki

Eina vél er hægt að nota í mörgum tilgangi. Þú þarft aðeins að stilla færibreytur til að skipta á milli þess að stjórna samstilltum mótorum og ósamstilltum mótorum.

Miðstýrt eftirlit

Valfrjáls þráðlaus stöð til að ná miðlægri stjórn á þráðlausri sendingu.

VVC stjórnalgrím

Byggt á nýju varanlegu segulsamstilltu VVC-stýringaralgríminu, yfirgefur það hefðbundna SVC háð mótorbreytum og samstillti mótorinn getur einnig náð fullkominni stjórn án þess að stilla.

Andstæðingur-ofhleðslu

Sérstakur straumtakmarkandi stjórnunarreiknirit tryggir að mótorinn gangi ekki í ofstraumi, kemur í veg fyrir að mótorinn afsegulist vegna ofhleðsluhitunar og dregur úr viðhaldi af völdum segulvæðingar.

8.4G IoT kort

Það getur gert sér grein fyrir IoT-stýringu, ræsingu og stöðvun, hraðastjórnun, upplýsingaeftirlit og aðrar aðgerðir.

product-874-393

product-1152-473

Styður andstæðingur-sveifluaðgerða fyrir ýmis vinnslunet

Tæknilýsing

Verkefni		Forskrift
Stjórnareiginleikar	Eftirlitsaðferð	Opinn lykkja vektor	V/F stjórn	Lokað lykkja vektor* 0,00Hz 180%
	Byrjunartog	0,5Hz 180%	0,5Hz 150%
	Hraðasvið	1:100	1:100	1:1000
	Stöðugur hraði nákvæmni	±0.5%	-	±0.02%
	Tog nákvæmni	±5%	-	±2%
	Tegund mótor	AC ósamstilltur mótor, AC varanleg segull samstilltur mótor
Hagnýt hönnun	Hámarkstíðni	Almenn vigurstýring: 500Hz V/f stjórn: 5000Hz
	Tíðniupplausn	Stafræn stilling: 0,01Hz Analog stilling: Hámarkstíðni × 0,025%
	Flutningstíðni	0,5K-16KHz, flutningstíðni er hægt að stilla sjálfkrafa í samræmi við rekstrarhitastig
	Tíðnistillingaraðferð	Stjórnborð, hliðrænt AI1, AI2 (valfrjálst stækkunarkort krafist), UP/DN stjórnborð, samskiptastýring,
	Hröðunar- og hraðaminnkunareiginleikar	Línuleg eða S-ferill hröðunar/hraðaminnkun ham Tímabil: 0,0-65000S
	V/F ferill	Þrjár aðferðir: línuleg, marg-punktur og N-veldi
	V/F Aðskilnaður	2 aðferðir: fullur aðskilnaður, hálf-aðskilnaður
	DC hemlunargeta	DC hemlunartíðni: 0,0-300Hz DC hemlunarstraumur: 0,0% -100%
	Jog Control	Jog tíðnisvið: 0,0-50,00Hz Jog hröðun/hraðaminnkun tími: 0,0-6500S
	Innbyggt-PID	Það getur auðveldlega gert sér grein fyrir lokaðri-lykkjustjórnun á þrýstingi, flæði, hitastigi o.s.frv.
	PLC Multi-hraði	Með innbyggðu-innbyggðu PLC eða stjórnstöðvum er hægt að ná allt að 16 hraðaskrefum
	Common DC Bus*	Margir invertarar deila sama DC strætó og orkan er sjálfkrafa jafnvægi
	Sjálfvirkur spennustillir (AVR)	Þegar netspennan breytist getur það sjálfkrafa haldið útgangsspennunni stöðugri
	Ofhleðslugeta	G gerð: 150% málstraumur 60S ; 180% metið núverandi 3S P-gerð vél: 120% málstraumur 60S ; 150% metið núverandi 3S
	Yfirspennu- og ofhraðastýring	Takmarkaðu sjálfkrafa straum og spennu meðan á notkun stendur til að koma í veg fyrir tíða yfirstraums- og ofspennuvörn
	Hratt straumtakmörkunaraðgerð	Lágmarka ofstraumsvillur, tryggja að einingin skemmist ekki eins mikið og mögulegt er og vernda eðlilega notkun invertersins
	Togtakmörkun og stjórn	Eiginleikinn „gröfu“ takmarkar sjálfkrafa togið meðan á notkun stendur til að koma í veg fyrir að ofstreymi sleppi oft; vektorstýringarhamurinn getur náð togstýringu.
Eiginleikar	Notendavænt-viðmót	Þegar kveikt er á því birtist vingjarnlegur samræða „HALLÓ“. Ýttu á PRG takkann til að birta aðeins ferlisbreytur. Haltu inni í meira en 2 sekúndur til að birta alla færibreytuhópa.
	FWD/REV	Skipt fram og til baka, ýttu lengi á 2S til að skipta úr hraðastillingu yfir í stöðugan þrýstingsstillingu
	Tímastjórnunaraðgerð	Ýttu á upp/niður hnappinn til að stilla keyrslutíma og stöðvunartíma.
	4 sett af mótorbreytum	Getur gert sér grein fyrir skiptastýringu á 4 hópum mótora, með valfrjálsum stjórnstillingu
	4G kort fjarskipti	Notaðu 4G kort til að átta sig á farsíma APP samskiptum
	Vatnsdæluvörn	Vörn fyrir þurrdælu, full vatnshæð/tóm vatnshæðarvörn, stífluð snúningsvörn
	Skipunarheimild	Stuðningsborð, stjórnstöð, raðsamskiptastilling,
	Tíðni uppspretta	Stafræn stilling, hliðræn spenna, hliðrænn straumur, raðsamskipti, samlagning eða frádráttur hjálpartíðnigjafa, og hægt er að skipta á milli
	Hraðamæling	Enginn ytri endurgjöf vélbúnaður er nauðsynlegur til að ræsa snúningsmótorinn vel og án höggs
	Verndunaraðgerð	Afl-á skammhlaupsskynjun mótor, inntaks- og úttaksfasavörn, yfirstraumsvörn, yfirspennuvörn, undirspennuvörn, ofhitnunarvörn, yfirálagsvörn
Umhverfi	Notkunarstaður	Innandyra, fjarri beinu sólarljósi, ryki, ætandi gasi, eldfimu gasi, olíuúða, vatnsgufu, vatnsdropa eða salti
	Hæð	Engrar niðurfærslu er krafist fyrir hæð undir 1000m; fyrir hæð yfir 1000m, þarf niðurfellingu um 1% fyrir hverja 100m hækkun á hæð.
	Umhverfishiti	-10 gráður ~+40 gráður Notaðu við niðurfellingu á milli 40 gráður og 50 gráður. Fyrir hverja 1 gráðu hækkun mun úttaksstraumurinn lækka um 1%.
	Raki	Minna en 95% RH, engin þétting
	Geymsla	-40-+70 gráðu

Umsóknarsviðsmyndir

Olíu-dælur sem notaðar eru í stjórnkerfi í stál-, olíu- og efnaiðnaði geta bætt skilvirkni kerfisins verulega, sparað orku og dregið úr neyslu og náð nákvæmari stjórn, svo sem:

Rafdrifnar dælur: Dælueiningar fyrir olíusvæði, djúpbrunnsdælur osfrv., þurfa að laga sig að vökva með mikilli-seigju og breytilegum álagsskilyrðum.
Smurkerfi: Þvinguð smurning iðnaðarbúnaðar (svo sem gírkassa og legur) krefst stöðugs olíuþrýstings.
Vökvakerfi: Framleiðsla olíudælunnar er stillt með tíðnibreytingu, sem kemur í stað hefðbundinnar hlutfallsventilstýringar.
Kælikerfi: Stillir flæði olíudælu byggt á endurgjöf hitastigs til að hámarka hitastjórnun.
Notað í þurrkunar-/hreinsunarbúnaði í pappírsgerð, filmu, húðun og öðrum iðnaði getur verulega bætt nákvæmni loftmagnsstýringar og orkunýtni, svo sem:

Tæringarþolinn-pappírsframleiðsla: lofthnífsþurrkun eftir ofninn, inverterinn stillir vindhraða í samræmi við rakastig pappírsvefsins;

Lithium rafhlöðuhúð: rykfjarlæging lofthnífs eftir rafskautshúð þarf að vera samstillt við spólu- og afrólunarhraða;

Framleiðsla á plastfilmu: Lofthnífur stjórnar einsleitni filmuþykktar og viðbragðstíminn verður að vera<100ms.

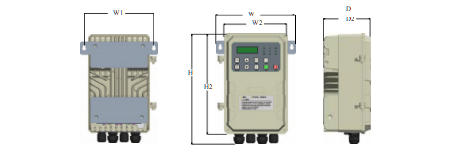

Mál

product-466-154

Fyrirmyndarval

Model	Alhliða veggfestingarmynd						Flat-leggjaFixedIuppsetning
	UppsetningSizemm		Á heildina litiðDstærðir (mm)				Á heildina litiðDstærðum(mm)
	W1	H1	W	H	D	bolti	W2	H2	D2
FD600-4T4.0G	170	/	190	265	114	M5	/	/	/
FD600-4T5.5G
FD600-4T7.5G	180	/	201	304	137	M6	178	304	137
FD600-4T11G
